无线wifi模块

EMW3165-P/E

MXCHIP_EMW3165-P/E详细参数应用场景性能数据手册检测报告ROHS证书下载

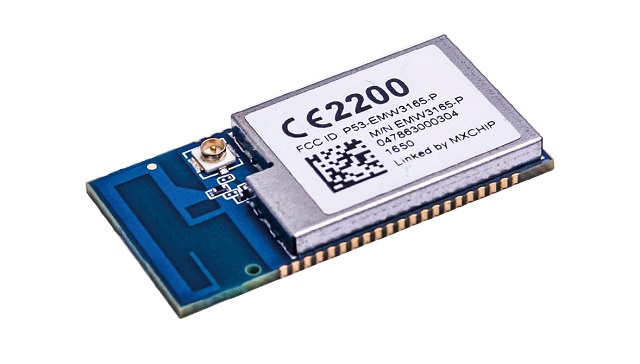

EMW3165是由MXCHIP开发的一款低功耗嵌入式WIFI模块。它集成了一个无线射频芯片和一个型号为STM32F411CE的Cortex-M4 微控制器,内置了独一无二的“self-hosted” WIFI 网络函数库以及应用组件。此外,还提供2M 字节的片外flash、51 2K字节的片内flash、128K 字节的RAM 以及丰富的外设资源。


EMW3165同时也是一个MICO平台。用户可以基于这些集成了所有WIFI MAC以及TCP/IP协议的MICO 函数库开发自己的嵌入式WIFI 应用,也可以配合一系列定制固件以满足相应的需求,比如:无线UART、云服务等。

【应用场景】
智能LED、智能家居、家电医疗保健、工业自动化、POS支付、智能公交网络等。

【详细参数】
包含一个Cortex-M4 微控制器和一个IEEE802.11 b/g/n 射频芯片100MHz 的Cortex-M4 内核
2M字节的片外SPI flash 和512K字节的片内flash

128K字节的RAM

外形尺寸:32mm *16mm

工作电压:3V-3.6V
22个GPIO引脚
JTAG/SWD 调试接口
支持802.11 b/g/n
WEP,WPA/WPA2,PSK/Enterprise
16.5dBm@11b,14.5dBm@11g,13.5dBm@11n
接收灵敏度:-87dBm
Station, Soft AP
支持EasyLink
板载PCB天线,外接天线IPEX 连接器
CE, FCC 适用
工作温度:-30℃ ~ +85℃

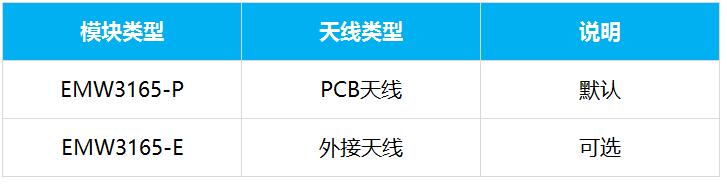

【选型表】


MXCHIP_EMW3165-P/E详细参数应用场景性能数据手册检测报告ROHS证书下载

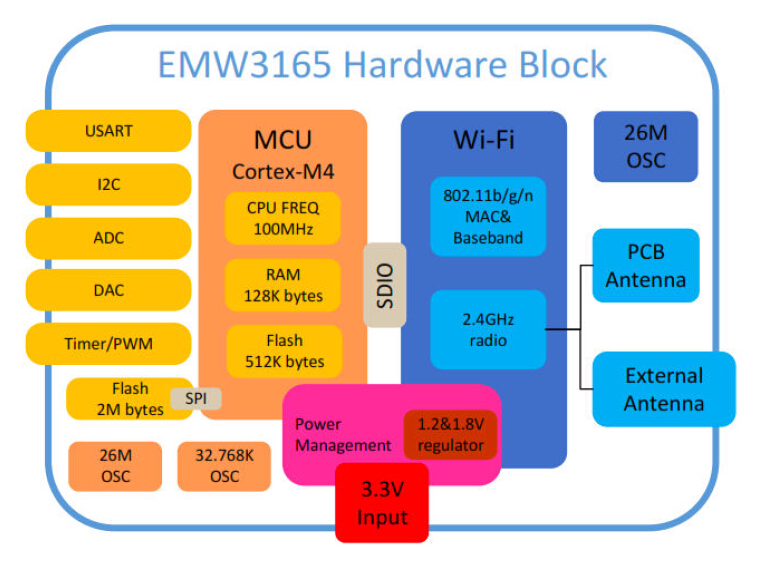

【硬件架构】


MXCHIP_EMW3165-P/E详细参数应用场景性能数据手册检测报告ROHS证书下载


【资料下载】
MXCHIP-EMW3165-DS0007E数据手册V1.7.pdf
MXCHIP-EMW3165-DS0007C数据手册V2.1.pdf

MXCHIP-EMW3165-AN0007C应用笔记.pdf
MXCHIP-EMW3165-AN0007E应用笔记.pdf

MXCHIP-EMW3165-FCC证书.pdf
MXCHIP-EMW3165-CE证书.pdf
MXCHIP-EMW3165-TELEC证书.pdf
MXCHIP-EMW3165-ROHS-CN测试报告中文.pdf
MXCHIP-EMW3165-ROHS-EN测试报告英文.pdf
MXCHIP-EMW3165-REACH-CN测试报告中文.pdf
MXCHIP-EMW3165-REACH-EN测试报告英文.pdf

MXCHIP-EMW3165-SMT-PcbLib-PCB封装.rar

MXCHIP-EMW3165-RM1001CN-MiCOKit-开发板及文档硬件手册.pdf
MXCHIP-EMW3165-RM0003EN-MiCOKit-Reference-Manual.pdf

MXCHIP-EMW3165烧录测试方法.zip
MXCHIP-EMW3165一对多烧录方法.zip
MXCHIP-EMW3165基于MiCOKit开发板的固件烧录手册.pdf
